FlexChart > Working with FlexChart > FlexChart Elements > Axes > Multiple Axes |
Although a chart contains primary X and Y axes, you may still sometimes require additional axes to fulfill your requirements. For example, you may want to plot series of a significantly different range of values in a chart. In addition, you may want to plot entirely different values (of different types) within a single chart. With just two axes, it would not be possible to display data in such scenarios effectively. In such cases, using secondary axes would come in handy. To use secondary axes, you can plot multiple series in a single chart with their own X and Y axes.
FlexChart allows you to work with multiple axes easily. You just need to create additional axes as per your requirements, and then bind the same to the AxisX and the AxisY property of a series.

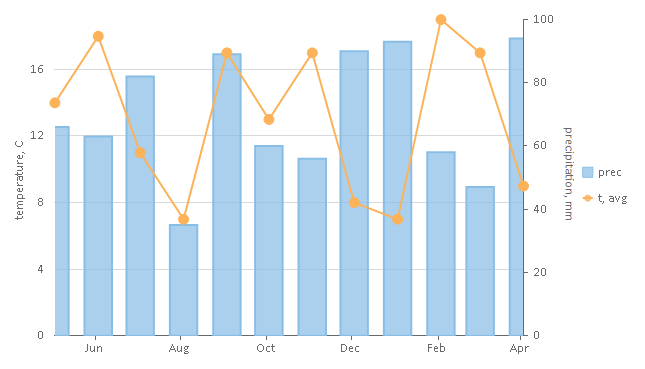

The following image shows two Y axes. one primary and another auxillary, along with X axis in FlexChart.
The following code snippet demonstrates how you can create and use multiple axes in FlexChart:
Partial Public Class Form1 Inherits Form Private npts As Integer = 12 Private rnd As New Random() Public Sub New() InitializeComponent() ' Create sample data Dim data = New List(Of DataItem)() Dim dt = DateTime.Today For i As Object = 0 To npts - 1 data.Add(New DataItem() With { .Time = dt.AddMonths(i), .Precipitation = rnd.[Next](30, 100), .Temperature = rnd.[Next](7, 20) }) Next FlexChart1.BeginUpdate() FlexChart1.Series.Clear() ' 1st series with auxiliary axis Dim series1 = New Series() series1.Name = "prec" series1.Binding = "Precipitation" series1.ChartType = ChartType.Column series1.AxisY = New Axis() With { .Position = Position.Right, .Min = 0, .Max = 100, .Title = "precipitation, mm" } ' 2nd series Dim series2 = New Series() series2.Name = "t, avg" series2.Binding = "Temperature" series2.ChartType = ChartType.LineSymbols ' Add data to the chart FlexChart1.Series.Add(series1) FlexChart1.Series.Add(series2) FlexChart1.BindingX = "Time" FlexChart1.DataSource = data FlexChart1.ChartType = ChartType.Column ' Set axis appearance FlexChart1.AxisY.Title = "temperature, C" FlexChart1.AxisY.Min = 0 FlexChart1.AxisY.MajorGrid = True FlexChart1.EndUpdate() End Sub Public Class DataItem Public Property Time() As DateTime Get Return m_Time End Get Set m_Time = Value End Set End Property Private m_Time As DateTime Public Property Precipitation() As Integer Get Return m_Precipitation End Get Set m_Precipitation = Value End Set End Property Private m_Precipitation As Integer Public Property Temperature() As Integer Get Return m_Temperature End Get Set m_Temperature = Value End Set End Property Private m_Temperature As Integer End Class End Class
public partial class Form1 : Form { int npts = 12; Random rnd = new Random(); public Form1() { InitializeComponent(); // Create sample data var data = new List<DataItem>(); var dt = DateTime.Today; for (var i = 0; i < npts; i++) { data.Add(new DataItem() { Time = dt.AddMonths(i), Precipitation = rnd.Next(30, 100), Temperature = rnd.Next(7, 20) }); } flexChart1.BeginUpdate(); flexChart1.Series.Clear(); // 1st series with auxiliary axis var series1 = new Series(); series1.Name = "prec"; series1.Binding = "Precipitation"; series1.ChartType = ChartType.Column; series1.AxisY = new Axis() { Position = Position.Right, Min = 0, Max = 100, Title = "precipitation, mm" }; // 2nd series var series2 = new Series(); series2.Name = "t, avg"; series2.Binding = "Temperature"; series2.ChartType = ChartType.LineSymbols; // Add data to the chart flexChart1.Series.Add(series1); flexChart1.Series.Add(series2); flexChart1.BindingX = "Time"; flexChart1.DataSource = data; flexChart1.ChartType = ChartType.Column; // Set axis appearance flexChart1.AxisY.Title = "temperature, C"; flexChart1.AxisY.Min = 0; flexChart1.AxisY.MajorGrid = true; flexChart1.EndUpdate(); } public class DataItem { public DateTime Time { get; set; } public int Precipitation { get; set; } public int Temperature { get; set; } }
